La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil

China La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil proveedor
La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil proveedor La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil proveedor La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil proveedor La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil proveedor

Ampliación de imagen :  La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil

Datos del producto:

Lugar de origen: pekín
Nombre de la marca: HUATEC
Certificación: ISO, CE, GOST
Número de modelo: HRD-100

Pago y Envío Términos:

Cantidad de orden mínima: 1pcs
Detalles de empaquetado: paquete estándar de la exportación
Tiempo de entrega: 1-4days
Condiciones de pago: T / T, Paypal, Western Union
Capacidad de la fuente: 500pcs por mes
Contact Now
Descripción detallada del producto
Nombre del producto: Detector del defecto de la cuerda de alambre del WRT para la inspección mediante radiografías y ultr Inspección: La inspección de las cuerdas de la explotación minera, ferrocarriles aéreos aéreos (sobre todo cuerd
Aplicación: detección interna y externa de la cuerda de alambre Garantía: 12 Meses
Uso: detección de fallas Modo de la medida: Escoja, a través, dual
Humedad: 20%~95%RH

Detector externo interno magnético HRD-100 del defecto de la cuerda de alambre de cuerda de acero del detector de la cuerda del WRT







1. Especificaciones

Estándares: GB/T21837-2008, ASTM E1571-2001 (especificación estándar para el examen electromágnetico de la cuerda de alambre de acero ferromagnética), 4309:90 de GB/T5972-2006/ISO, GB8918-2006

Detección de la gama: Φ1.5-300 milímetro (elija diverso sensor)
Velocidad relativa entre el sensor y la cuerda de alambre: 0.0-6.0 mejores opciones de m/s: 0.3-1.5 m/s
El mejor hueco entre la manga de la guía y la cuerda de alambre: 2-6 milímetros, no prohibidos hueco: 0-15m m

Tipo de archivo de resultados: La palabra archiva salida

Alarma: Alarma sana y ligera
Detección quebrada de la ubicación de la cuerda de alambre (LF)
Exactitud cualitativa del juicio: 99,99%
Evaluación cuantitativa
Error de la repetibilidad de sensibilidad: el ±0.055%
Error de la exhibición: el ±0.2%
Error de detección de la ubicación, (l): el ±0.2%
Poder: fuente de alimentación del ordenador 5V
PESO DEL SENSOR: < 10kg="">

Temporeros del ambiente. - 10℃~40℃

Presión de aire: 86~106Kpa

Humedad de la relatividad: el ≤85%





El sistema de las ventanas de detector del ordenador de la cuerda de alambre es el producto de la renovación del sistema del GB que basó en la teoría del software del DOS y la ideología de guía de la alarma de la exhibición en tiempo real utiliza Basic6.0 visual la fundación de programación del lenguaje, continúa la compilación para convertirse.

Esta pieza del hardware de sistema utiliza el nacional y el sensor magnético avanzado extranjero y el módulo independiente del muestreo de la investigación y desarrollo unifica, a través de la línea principal RS232 (o USB) que conduce, directamente los datos del almacenamiento en ordenador.

Esta pieza del software del sistema está en la fundación del análisis de la transformación de la olita, en utilizar la fundación de programación del lenguaje del Visual Basic 6.0, continúa la compilación para convertirse. Alcance las funciones tales como de adquisición de datos y control, análisis de datos, exhibición de datos, almacenamiento de datos y así sucesivamente. Aumente la característica visible en la función del software del DOS, y por su tendencia única a seguir continuamente la manera, puede continuamente, la señal de datos observada dinámica y su la situación del cambio, y el resultado obtenido de la exhibición en tiempo real y envía la alarma; El software aumentó la función de evaluación automática; En el defecto parcial demostró en el corte transversal creciente y el porcentaje seccional total del área; El software y Windows son totalmente compatibles, los trajes a la operación de la inercia del usuario, aplicaciones que la palabra archiva informe del examen de la producción de la forma.

Este software del sistema puede formato de datos compatible del muestreo del software del DOS del detector del ordenador de la cuerda de alambre, y puede análisis que procesa a él.

El sistema de las ventanas tomó un procedimiento de funcionamiento independiente y el sistema seguro del examen, puede convenientemente ser conveniente para cada clase de ordenador moderno, y termina una serie de procedimiento de los exámenes.



2. Demanda de sistemas



2,1 demanda de la disposición del material informático:

Procesador: Sobre Celeron 1.5GHZ
Memoria: 128MB
Disco duro: 10G
Conexión: RS232 o USB
Monitor: Sobre VGA



2,2 demanda del entorno informático:

  • Este sistema apoya el sistema operativo de Windows XP, de Windows 7, de Linux etc;
  • La necesidad instala la plataforma de la palabra del Microsoft Office.

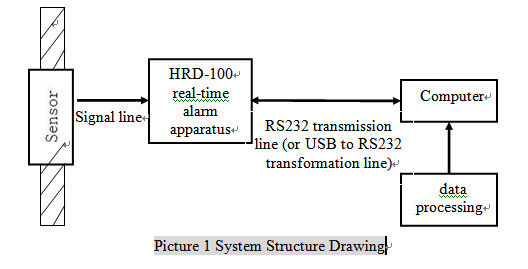

2,3 disposición del sistema

Sensor magnético (localizador incluyendo de la distancia) Un grupo
Aparato en tiempo real de la alarma de HUATEC HRD-100 Uno
Línea de la conexión de la señal Uno
Línea de transmisión RS232 (o USB a la línea de la transformación RS232) Uno
paquete de programas informáticos especial de las ventanas Uno
Ordenador Uno





La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil



3. Introducción del sensor

Sensor magnético: El sensor es compuesto por el localizador de la dislocación (rueda, codificador principales), la instalación de la magnetización y la organización del muestreo. Después del sistema activado, la cuerda y él de alambre tiene el movimiento relativo, después puede recolectar la señal.

Localizador de la dislocación: La rueda principal giró un círculo, el codificador fotoeléctrico envía el pulso de la instrucción del muestreo, realizando el muestreo igual del espacio.

Instalación de la magnetización: Cuando la cuerda y ella de alambre tiene el movimiento relativo, termina a la magnetización axial de la cuerda de alambre.

Organización del muestreo: Cuando la cuerda de alambre y el sensor tienen el movimiento relativo, el elemento de pasillo compuso el canal del muestreo transformará la condición del cambio de la salida del flujo magnético de la cuerda de alambre en la señal del voltaje de la simulación.



4. Aparato en tiempo real de la alarma de HUATEC

El aparato en tiempo real de la alarma de HUATEC es un de adquisición de datos multiusos portátil, a través de la línea de transmisión RS232 para enviar y para ahorrar la señal de datos convertida al ordenador, hace uso de la función formidable de la CPU del ordenador en línea y el análisis de proceso en tiempo real, según el valor de umbral equivalente que fijará por adelantado envía la alarma en tiempo real. Un grupo para dar el grupo de la batería de litio de la fuente de alimentación del sensor, la salida es 5V. Hay un puerto de la carga de la adición a ser posible suministrar la carga y el interruptor.



La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil

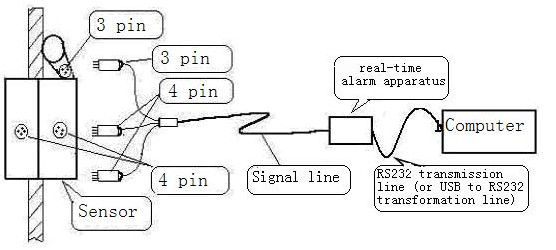

Esquema eléctrico del muestreo de la señal de la imagen 2





5. Introducción del software



La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil

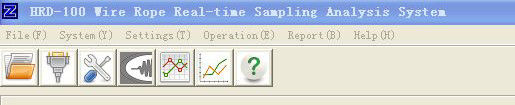

Artículos de las funciones principales de la imagen 3



La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil

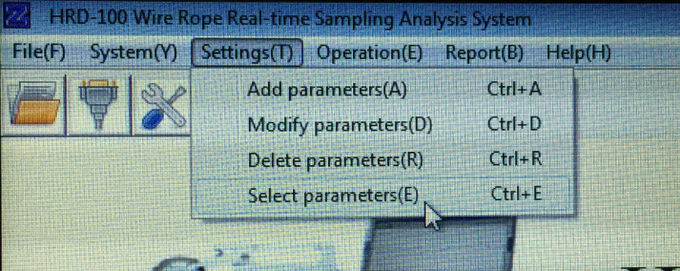

Ajustes del parámetro de la imagen 8



6. Análisis quebrado del alambre

Análisis quebrado del alambre (Ctrl+N) es el procedimiento antropomecánico del diálogo, es el artículo de la función de proceso del análisis para los datos de prueba. Dos métodos pueden incorporar este procedimiento: Uno está incorporando directamente el diálogo del cuerpo humano según preceder; Otro es manera “abierta” de entrar, hacer clic en artículo de funcionamiento del “análisis roto del alambre” de la columna (o hacer clic en el botón del icono de la columna de la herramienta) para incorporar la secuencia de operación, o hacer clic en” la columna “del “fichero” el artículo abierto, la ventana de la investigación hará estallar, hace clic en el artículo delanálisis” para incorporar la secuencia de operación.



La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil

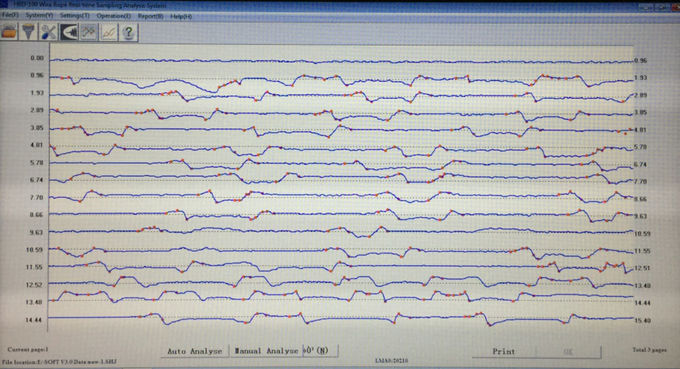

Imagen quebrada del interfaz del análisis del alambre de la imagen 11



Análisis quebrado del alambre (diálogo antropomecánico) la introducción superficial eso:

  • En la ventana del procedimiento, el centro es la imagen de la exhibición de la forma de onda de los datos, una pantalla exhibe en conjunto 16 líneas, y cada línea exhibe en conjunto 512 puntos de muestreo.
  • Los números de los lados de la ventana de exhibición dos son ambos exhibición de la distancia: La izquierda es esta ubicación el comenzar correspondiente de la prueba de la forma de onda; La derecha es total esta dislocación correspondiente de la prueba de la forma de onda entre la ubicación que comienza y de terminación.
  • Dos páginas debajo de la ventana de exhibición: Uno es la página total; la otra es la página actual.
  • Hay varios botones en el medio de las dos páginas, cuando no es la página total más de 1, allí es dos botones, “analice automático” y “analice artificial”, cuando la página total está sobre 1, allí añadirá uno: “Después”. Haga clic en “analizan automático”, el sistema juzgará el punto marcado rojo y calculará cada resultado parcial del defecto que acuerda parámetro que seleccione (por ejemplo número del alambre o proporción equivalente roto de superficie transversal a la superficie transversal total); Haga clic en “analizan artificial”, el sistema marcará todos los puntos sospechosos de la señal de la onda, los puntos será confirmado o quitado por el operador experimentado, el sistema preparará informe según resultado del juicio. Las dos operaciones solamente serán dirigidas la página actual, deben reelegir modo de funcionamiento después de la vuelta de páginas. “Se utiliza después” principalmente en el torneado de la página, podrá solamente dar vuelta a una página a la página siguiente, las páginas anteriores podrá no ver antes de juzgar la conclusión. La fricción del rollo para explorar las páginas anteriores será permitida sólo después de juzgar la conclusión, pero la enmienda no se permite.
  • Allí una exhibición de la fila debajo de los botones, lado izquierdo es la ruta y el nombre del fichero abierto este vez; el centro es el valor LMA0, este valor es el valor de referencia de las superficies transversales calculadas automáticamente por el sistema para este grupo de datos, está sobre la base de la primera media de la fila de esta forma de onda de los datos. En proceso de calibración apenas necesidad de completar la columna del parámetro de la superficie transversal, el sistema evaluará el proceso analizando datos la superficie transversal metálica que cambia (por ejemplo deterioro) acordando el valor LMA0.
  • Cuando el análisis artificial del uso, un grupo de valor de VPP aparece en la derecha y la parte inferior, a saber la cresta anterior al valor de cresta y la última cresta al valor de cresta de esta señal parcial de la anomalía de la forma de onda en la ubicación marcaron en punto rojo en ventana de exhibición. Cuando no aparecerá el uso el análisis automático, este valor.

Procedimiento quebrado del análisis del alambre como sigue:

  • Seleccione un grupo de parámetro adaptarse a esta evaluación, si hay el no conveniente a ser posible añadir o enmendar, y confirme la selección para utilizar.
  • Incorpore el procedimiento según el procedimiento de funcionamiento antedicho, una ventana del “archivo de datos selecto” hará estallar, y hace clic en analizar preparado procesando el archivo de datos, abierto para incorporar el artículo del procedimiento.



La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil

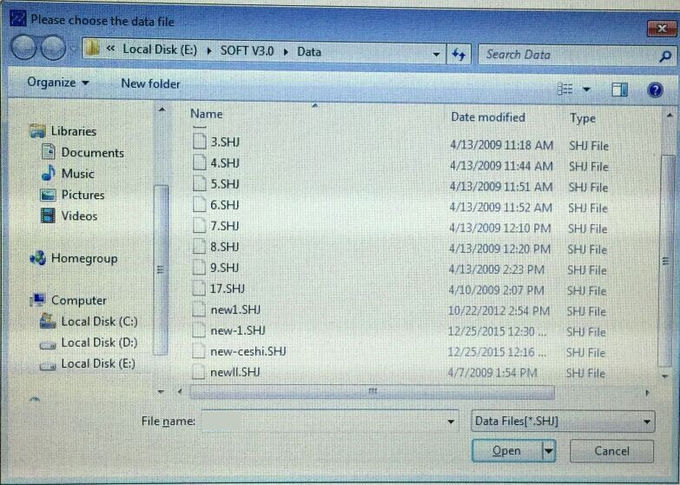

Ventana del fichero de selección de los datos de la imagen 12



  • El sistema actuará según el logaritmo del parámetro según el cual elegirá continúan la exploración automática, cuando el valor medio parcial de los valores de crestas de la señal dos del defecto será más grande que primero valor de umbral, continuará la nota de la muestra a este lugar, y dará a nota de la muestra a esta página todas las situaciones similares.
  • Cada punto será confirmado o quitado por el operador experimentado, y el filamento flojo, el alambre de salto, la deformación y otros defectos de la cuerda de alambre se pueden juzgar de la forma de onda de la prueba. Preste la atención al triángulo isósceles cuyos dos valores de las crestas la diferencia de los datos no es grande, y cresta de la forma de onda es similar al ángulo agudo. El defecto concreto característico y el conocimiento detallado evaluación se pueden considerar en el capítulo 6, el análisis de los defectos y la evaluación.
  • Cuando el operador no tiene ninguna diversa opinión sobre los puntos rojos marcados en pantalla de la página actual, y los juzga alambre quebrado, haga clic en directamente “analizan” el botón automático. Todos los puntos rojos marcados en esta página serán confirmados para el alambre quebrado, el sistema automático calculará valor de la cuantificación en cada lugar, y exhibe la lista de valor en el informe del resultado. Haga clic en el botón “siguiente” para dar vuelta a la página y para actuar otra vez.
  • Cuando el operador tiene diversa opinión según señal del defecto en la parte de los puntos rojos marcados en pantalla de la página actual, debe rechazar la pieza, y tendrá que utilizar procedimiento artificial de la evaluación del análisis. Haga clic en directamente “analizan” el botón automático para incorporar el procedimiento artificial del análisis. Toda la marca roja del punto será explorada uno por uno en la página actual, al explorar a alguno un punto, el color de la marca dará vuelta a negro, y su VPP aparecerá en la derecha abajo, y una ventana del diálogo hará estallar e investigará si esta marca es alambre quebrado. Si el juez él alambre roto, hace clic en “” en la ventana, y el punto marcado asume rojo; Si no es, rechácelo, después haga clic en “no”, el punto marcado asumirá amarillo. También puede utilizar la llave rápida para juzgar ese, si confirme, presione “Y” (o presione la tecla de "ENTER"), si niegue, presionan “N”. Cuando de la necesidad confirmación o de negación, larga prensa juez de “Y” continuamente (presione la tecla de "ENTER") o de “N” continuamente semejantemente.
  • Cuando el operador tiene diversa opinión según señal del defecto en todos los puntos rojos marcados en pantalla de la página actual, todo les dará toda la negación, llave larga de la prensa “N”. Cuando este grupo de datos tiene la pantalla multi de las páginas, puede hacer clic en directamente la página siguiente para dar la página completa que niega y para incorporar la página siguiente de la pantalla, así que todo el marcado en esta página será negado, y entra no más en el resultado de juicio, pero pasado la página no puede así pues, sólo pueda presionar de largo “Y” o “N” según el método antedicho.
  • Después de que cada conclusión del análisis de la página, dos botones asuma excessiveness.
  • Si el informe del resultado necesita ser analizado y evaluó este vez, deba cuando los extremos de la evaluación del análisis, entrar en inmediatamente la columna del informe y hacer clic el artículo “del informe roto del alambre”, abren y ven el informe del resultado.
  • Después de asignar hacia fuera el archivo de datos, puede continuar reeligiendo el archivo de datos que necesita análisis.

7. Análisis del deterioro

El análisis del deterioro (Ctrl+L) es procedimiento de la evaluación al cambio metálico de la superficie transversal de la cuerda de alambre de la prueba (por ejemplo deterioro), es un artículo automático de la función de evaluación para los datos de prueba según un valor del dato. Haga clic en el “análisis del deterioro” en columna de funcionamiento (o dirija la llave rápida del uso) para incorporar la secuencia de la operación (como imagen 13).



La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil

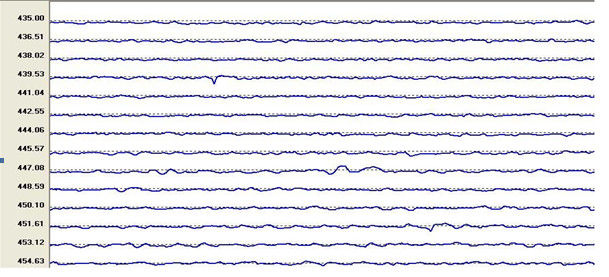

                        Imagen del interfaz del análisis del deterioro de la imagen 13



Introducción del interfaz del análisis del deterioro:

  • Cuando incorpore el procedimiento, “una ventana del umbral amonestador del deterioro” hará estallar (como la imagen 14), entró un número positivo en el espacio en blanco según cada valor límite de la especificación estándar de la profesión, o según su requisito. El procedimiento se basará sobre este valor calibrará el resultado según superficie transversal metálica reduce (por ejemplo deterioro). Cuando el resultado supera este valor, el color del porcentaje del deterioro en superficie correcta dará vuelta a rojo. Los datos de la forma de onda resultan que asumen que el rojo será registrado en el informe del deterioro.



La explotación minera Ropes el detector de metales ultrasónico/el equipo de prueba ultrasónico portátil

                                       Ventana del fichero de selección de los datos de la imagen 14

  • En la ventana del procedimiento, el centro es la imagen de la exhibición de la forma de onda de los datos, una pantalla exhibe en conjunto 16 líneas, y cada línea exhibe en conjunto 512 puntos de muestreo.
  • Los números de los lados de la ventana de exhibición dos son ambos exhibición de la distancia: La izquierda es esta ubicación el comenzar correspondiente de la prueba de la forma de onda; La derecha es el porcentaje cada vez mayor o de disminución de esta forma de onda que corresponde el valor metálico del dato de la superficie transversal, a saber porcentaje del cambio de LMA.
  • Hay varios botones en el medio de las dos páginas, cuando no es la página total más de 1, allí es dos botones, la “página actual de la impresión” y la “impresión MUY BIEN”, cuando la página total está sobre 1, allí añadirán dos: “Trasero” y “después”. La “página actual de la impresión” es que, con respecto al gráfico de la página actual, hace clic en el botón “de la página actual de la impresión”, con respecto a cada página actual en el requisito, puede hacer clic en este botón; la "entrada es el botón a confirmar para imprimir la página en el requisito. Cada papel A4 puede imprimir dos pantallas, puede imprimir todas las páginas en esperar en vueltas. Cuando apenas una necesidad de la pantalla de ser impreso, puede hacer clic en la “página actual de la impresión” primero, y hace clic en "entrada, la página actual será impresa inmediatamente. “Traseros” y son “después” los botones de función que utilizaron en página de torneado.
  • Allí una exhibición de la fila debajo de los botones, lado izquierdo es la ruta y el nombre del fichero abierto este vez; en el centro que exhibe el valor del dato de la superficie transversal, el sistema evaluará el proceso analizando datos la superficie transversal metálica que cambia (por ejemplo deterioro) acordando este valor.

Secuencia concreta del análisis del deterioro de operación como sigue:

  • Haga clic en “análisis del deterioro” en columna de funcionamiento, “la ventana del umbral amonestador del deterioro” hará estallar, según una poseer el requisito o cada estándar de la profesión, entrada con un valor en el espacio en blanco, y confirman.
  • Después de entrar el parámetro, una carpeta primaria de los datos hará estallar. Seleccione el fichero que necesita ser analizado y ábralo.
  • La superficie exhibirá esta forma de onda de los datos del fichero, y exhibe cada cambio metálico correspondiente de la superficie transversal de la sección de la posición. Si el cambio metálico de la superficie transversal supera el valor que supone, el número en los informes rojos de la vuelta superficial correcta a advertir, esta posición correspondiente del punto de la forma de onda de la sección, la posición de la conclusión y el valor más grande de esta reducción de la sección será registrado en el informe.
  • En relación con cada página actual en el requisito, puede hacer clic en la “página actual de la impresión”, cuando todas las páginas en el requisito se seleccionan, hacen clic en la “impresión MUY BIEN” e incorporan el procedimiento de la impresión.

Atención: Cuando haga clic en la impresión, conecte por adelantado la impresora y el ordenador, y fije la impresora que conecta como impresora de defecto.



8. Opción del sensor

Sensor Diámetro de la cuerda de alambre La mejor gama de la detección
HUATEC-F5 ≤5m m 2~5m m
HUATEC-F10 ≤10m m 5~10m m
HUATEC-F15 ≤15m m 8~15m m
HUATEC-F20 ≤20m m 10~20m m
HUATEC-F25 ≤25m m 15~25m m
HUATEC-F30 ≤30m m 20~30m m
HUATEC-F35 ≤35m m 15~35m m
HUATEC-F40 ≤40m m 30~40m m
HUATEC-S45 ≤45m m 35~45m m
El otro sensor puede ser producción modificada para requisitos particulares
