A y B escanear 0,001mm resolución de alta penetración de revestimiento de espesor ultrasónico medidor
TG-5700 es un nuevo tipo de medidor de espesor ultrasónico digital de alta precisión portátil con escaneo A / B. Adopta el principio de medición de espesor ultrasónico basado en la reflexión de pulsos.Es adecuado para la medición del espesor del material que puede hacer que la onda ultrasónica propagan en él a una velocidad constante y obtener el reflejo de su espaldaLa resolución de medición es de 0,001 mm y el rango de medición es tan delgado como 0,15 mm (acero).
Este producto puede medir con precisión las placas y las piezas procesadas. Por otro lado, puede controlar el grado de adelgazamiento de las tuberías y recipientes a presión en los equipos de producción después de la corrosión durante el uso.Se puede utilizar en el petróleoEn el sector de la industria química, la metalurgia, la construcción naval, la aeroespacial, la energía y otros campos.
Este producto cumple las siguientes normas: Especificación de calibración para el medidor de espesor ultrasónico (JJF 1126-2004).
Principales características de las funciones
● ¿Qué es?Este producto tiene un modo de exploración A, un modo de exploración B y un modo de visualización numérica.
● El rango de medición es amplio y se adopta la tecnología única de "eco múltiple" para realizar la medición de piezas ultrafinas, con un espesor mínimo de medición de 0,15 mm (acero);
● Este producto puede medir el grosor con alta precisión, y la resolución máxima de medición puede alcanzar 0,001 mm; La resolución de repetición puede alcanzar ± 0,002 mm;
● Tiene las funciones de revestimiento penetrante y medición de eco a eco, que se utiliza para medir materiales con capa de pintura y revestimiento en la superficie;
● Múltiples modos de medición: los modos mb-e, E-E y me-e satisfagan la medición de piezas de trabajo gruesas convencionales; el modo delgado realiza la medición de piezas delgadas;
● Los modos numéricos incluyen: el modo de valor de espesor convencional, el modo de diferencia / tasa de reducción y el modo de valor máximo;
● Dos modos de ganancia: ganancia automática / ganancia manual;
● Se puede configurar el apagado manual y el apagado automático, con función de ahorro de energía;
● Soporta una variedad de sondas, incluida la sonda de doble cristal y la sonda de cristal único, y soporta una sonda de alta frecuencia de hasta 20 MHz;
● Soporta almacenamiento masivo y puede almacenar 100000 valores de espesor, 500 grupos de formas de onda de escaneo A y 500 grupos de formas de onda de escaneo B al mismo tiempo;
● Gran pantalla TFT-LCD a color de 3,5 pulgadas con resolución de alta definición (QVGA) de 320x240.
● Tiene una variedad de métodos de calibración, admite calibración de un punto, calibración de varios puntos y modos de calibración manual,y puede calibrar la velocidad del sonido y la posición de la sonda cero al mismo tiempoApoya la corrección de la vía V de la sonda de doble cristal.
● Soporta la conversión del sistema métrico y británico; puede cambiar entre unidades de milímetro e pulgada;
● Apoya la visualización en inglés.
Materiales aplicables
Es adecuado para medir el grosor de metales (como acero, hierro fundido, aluminio, cobre, etc.), plásticos, cerámica, vidrio, resina, fibra de vidrio y otros buenos conductores ultrasónicos.
Principios básicos
El principio de la medición del espesor ultrasónico es similar al de la medición de ondas de luz.Cuando llega a la interfaz del materialEl espesor del material medido se determina midiendo con precisión el tiempo de propagación ultrasónica en el material.
Parámetros de las especificaciones
* Nota: la empresa se reserva el derecho de realizar modificaciones técnicas sin previo aviso.
| Punto de trabajo |
TG-5700 |
| Tipo de sonda |
Proba de cristal único / de cristal doble |
| Rango de medición (acero 45#) |
0.15 mm 1800 mm |
| Estabilidad de la indicación |
Se adopta la tecnología de cruce cero y de eco múltiple para garantizar que el valor de medición del espesor no se vea afectado por la fuerza del eco, el coeficiente de atenuación del material, la ganancia y la altura de la puerta,y tiene una alta estabilidad y fiabilidad de medición. |
| Frecuencia de medición |
4Hz, 8Hz y 16Hz |
| Resolución |
0.1 mm,0.01 mm,0.001mm(0.01 pulgadas,0.001 pulgadas,0.0001 pulgadas) |
| Precisión |
0.001 mm |
| Generador de pulso |
Se adopta una emisión de onda cuadrada negativa, y el ancho de pulso y el voltaje se emparejan automáticamente con la sonda. |
| Rango de velocidad del sonido |
Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2. |
| Bloque de calibración |
4 mm (acero) |
| Apagado automático |
Uno puede elegir 5 minutos, 10 minutos, 20 minutos y apagado manual. |
| Calibración de la sonda |
Calibración en un punto, calibración en varios puntos |
| ganancia |
Control de ganancia automático, control de ganancia manual |
| Rango de ganancia |
0 ~ 70 dB |
| Modo de detección |
La frecuencia de radio (RF), la media onda positiva (POS), la media onda negativa (NEG), la onda completa (FULL) |
| Modo de medición |
(1) MB-E: el modo de medición basado en el tiempo de tránsito desde el eco inicial hasta el primer eco inferior; (2) E-E: modo de medición de revestimiento por penetración, el eco Em ≈ En arbitrario es opcional; (3) ME-E:Modo de medición de eco múltiple; (4) THIN: modo de medición de paredes delgadas; |
| Modo numérico |
Modo de valor de espesor, modo de diferencia/tasa de reducción, modo de valor máximo/mínimo |
| Modo de exploración A |
Disponible |
| Modo de exploración B |
Disponible |
| Indicación del acoplamiento |
Disponible |
| Indicación de la batería |
Disponible |
| Lenguaje |
Inglés |
| Unidad |
mm/pulgada |
| Operación del menú |
Disponible |
| Función del software |
Configuración dinámica de la puerta, configuración de blanqueo (Blank), configuración de blanqueo de eco (E-Blank), congelación de eco, traducción y escalado de eco |
| Función de almacenamiento |
Puede almacenar 100.000 espesores (100 grupos, 1000 en cada grupo), 500 grupos de formas de onda de escaneo A y 500 grupos de formas de onda de escaneo B al mismo tiempo. |
| Actualización del programa host |
Disponible |
| Muestra |
3.5 "Pantalla QVGA (320 × 240) TFT-LCD a color |
| Transmisión de datos |
Soporta comunicación serial RS-232 y USB para transmitir datos a la computadora. |
| Temperatura de trabajo |
-10°C ≈ +50°C; con requisitos especiales, puede alcanzar - 20 °C; |
| Voltado de trabajo |
Cuando la energía es insuficiente, hay una señal de baja tensión. |
| Dimensión general |
Cuadro de las medidas de ensayo |
| Peso total |
310 g ((sin batería) |
| Batería |
4 pilas AA con batería seca |
Entrega estándar
Unidad principal TG-5700 1pc
2.5M Φ20 transductor de un solo elemento, rango de ensayo 4-1800mm 1pc
Botella de planta de unión 1pc.
En el caso de la caja 1pc.
Manual de instrucciones 1pc
Certificado de calibración 1pc
Accesorios opcionales
Varias sondas con frecuencia diferente, una sola sonda de 8 mm/10 mm/12 mm y sondas de espesor ultrasónico TR
Bloques de cuña de varios pasos
Software de datos para PC
Embalaje
Embalaje: Embalaje estándar de exportación, cantón
Proba opcional:
| TS400 Sonda de doble cristal |
10 MHz |
5 mm |
0.5 a 50 mm |
| TS500 Sonda de doble cristal |
5 MHz |
5 mm |
1.0 a 65 mm |
| TS510 Sonda de doble cristal |
5 MHz |
10 mm |
1.0 a 500 mm |
| DTM15 Sonda de cristal único |
15 MHz |
6 mm |
0.15-22,5 mm |
| DTM7.5 Sonda de cristal único |
7.5 MHz |
6 mm |
0.5-22.5 mm |
| DTM10 Sonda de cristal único |
10Mh |
6 mm |
0.3-22.5 mm |
| DTM5 Sonda de cristal único |
5M |
6 mm |
1.0-22.5 mm |
| BD510 Sonda de cristal único |
10Mh |
10 mm |
Entre 1 y 1000 mm |
| BD212 Sonda de cristal único |
2MHz |
12 mm |
4-1800 mm |
| Cables de sonda de doble cristal |
|
| Cables de sonda de cristal único |
|

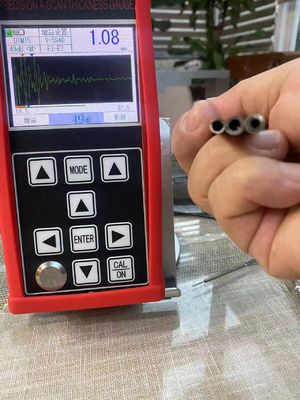

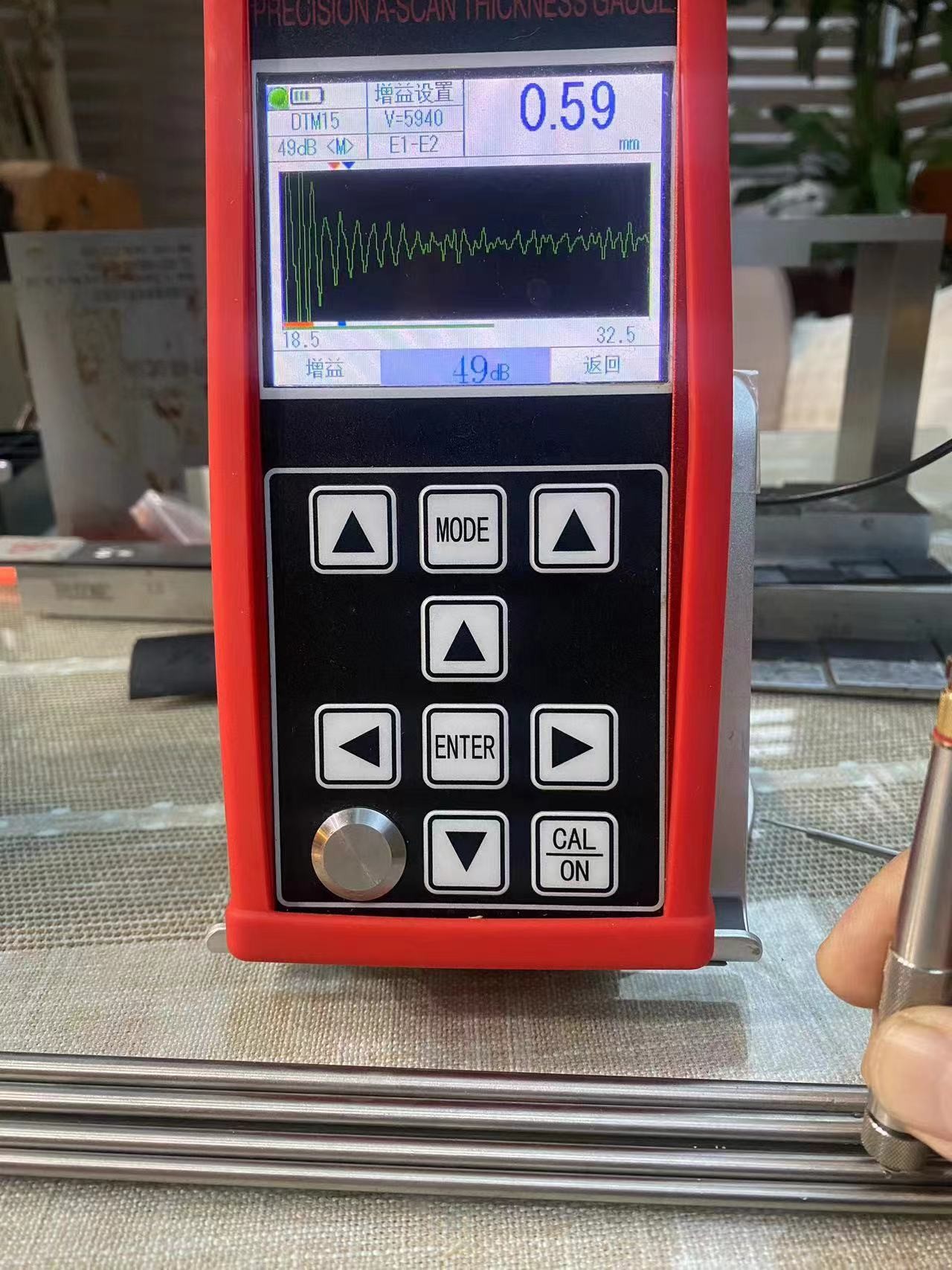

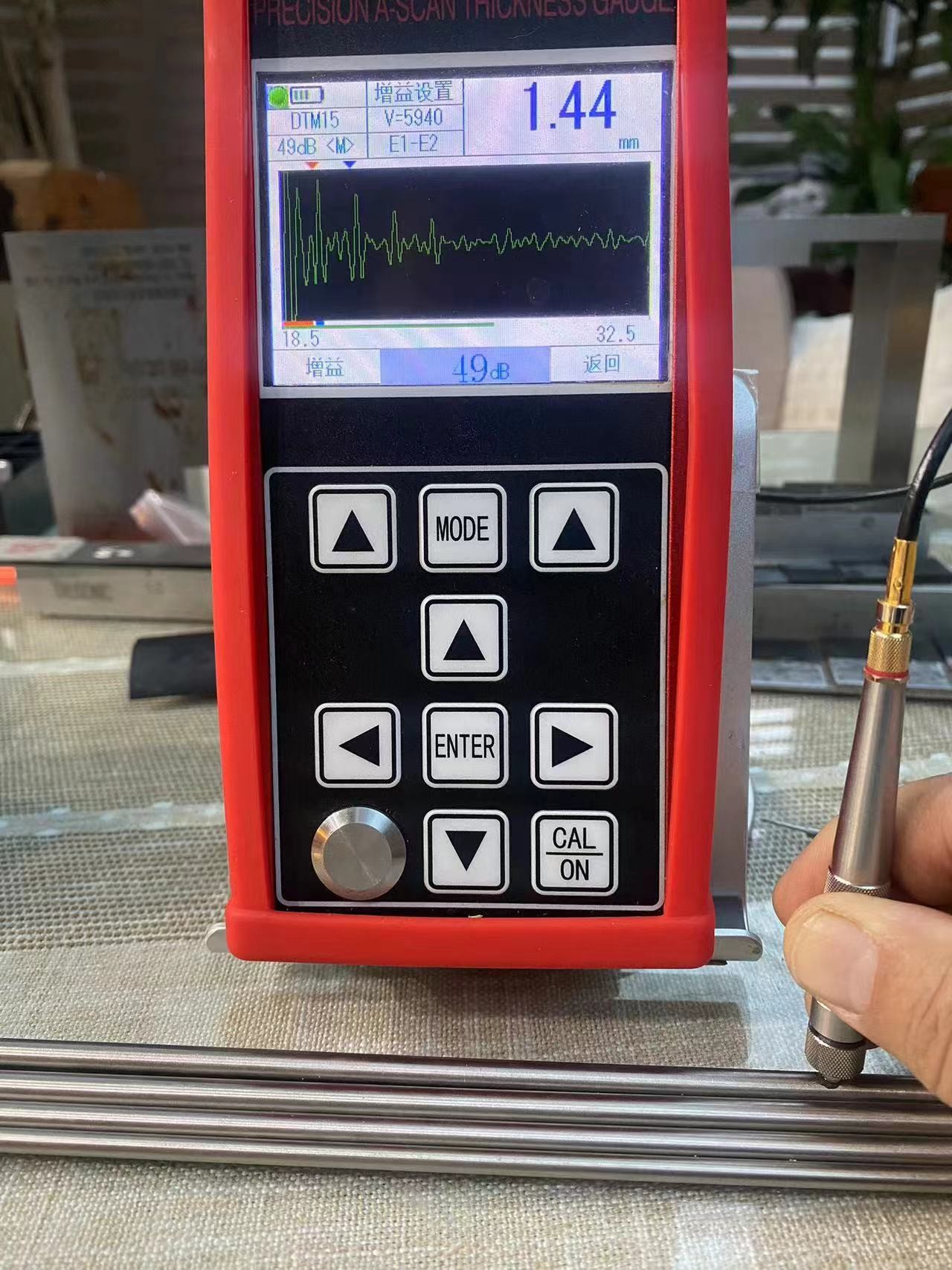

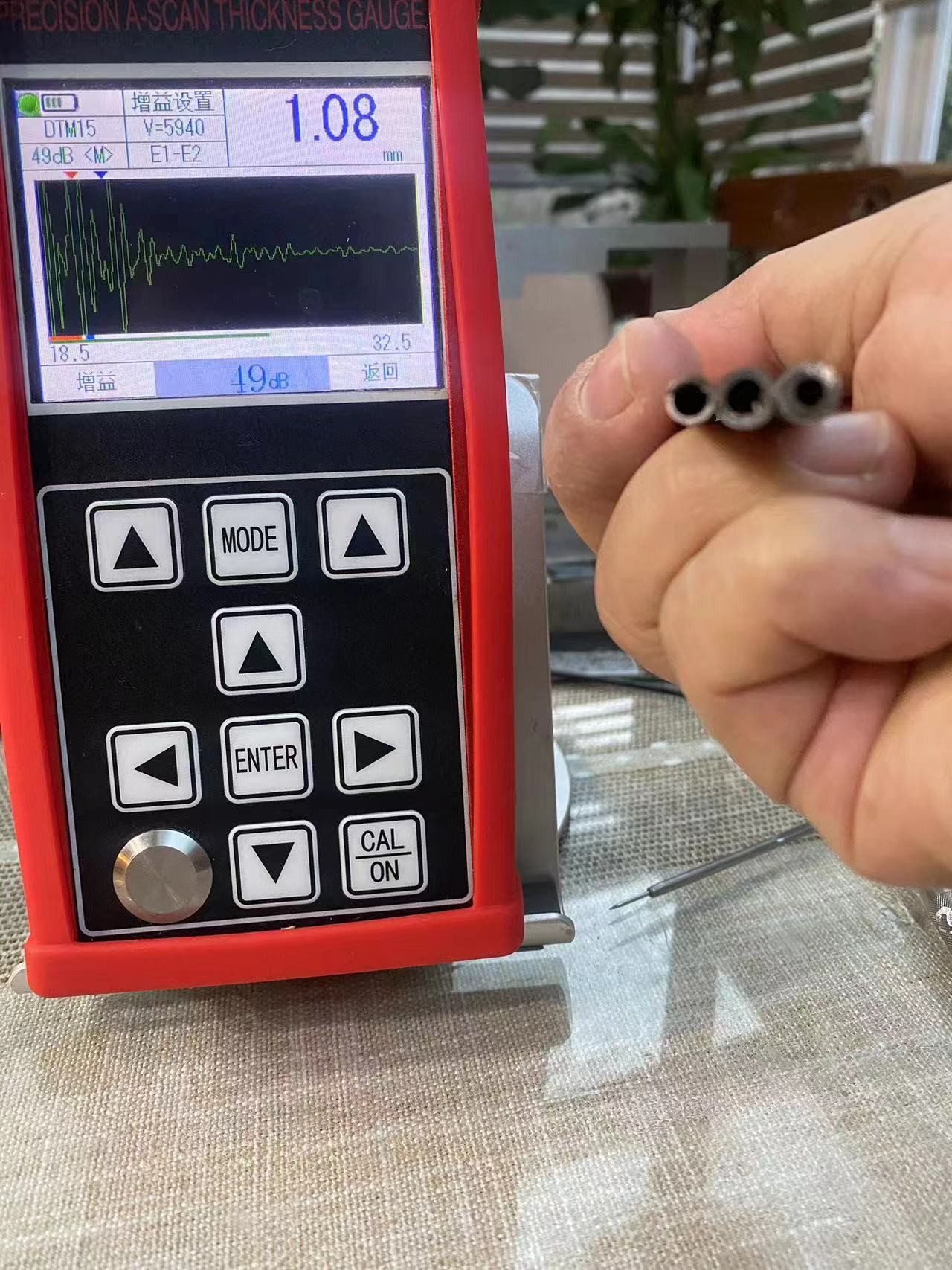

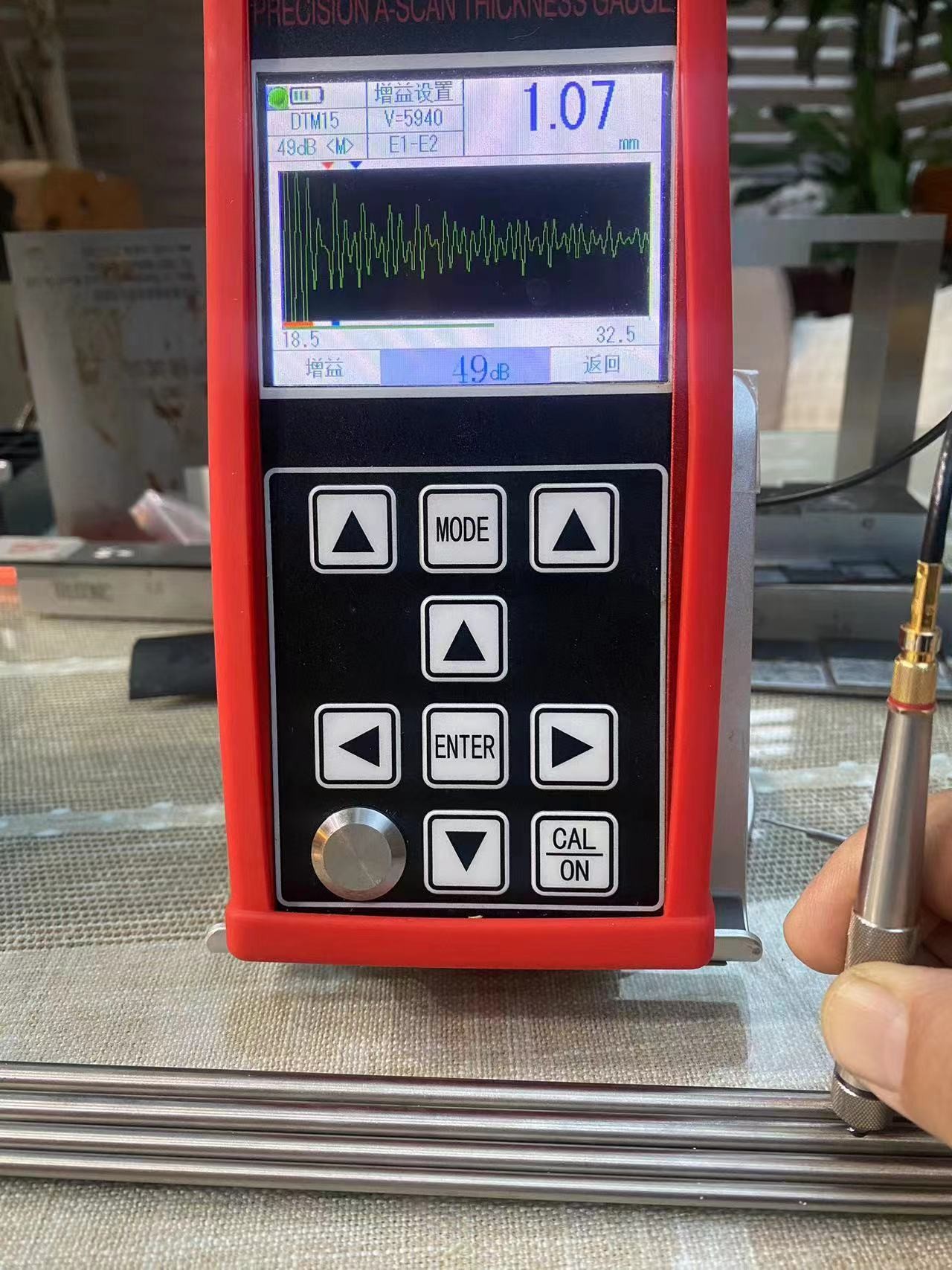

Cuadros de trabajo
Medidor de espesor ultrasónico
Nombre de la marca:Huatec
Número del modelo:TG-5700
El lugar de origen:China.
Pregunta y respuesta
- - ¿ Qué?¿Cuál es el rango máximo de medición del TG-5700?A: ¿Qué quieres decir?El TG-5700 ofrece un rango máximo de medición de 1800 mm
- - ¿ Qué?¿El TG-5700 tiene un método de calibración diferente?A: ¿Qué quieres decir?Sí, el TG-5700 tiene una calibración de un punto y una calibración de varios puntos.
- - ¿ Qué?¿El TG-5700 admite mediciones multi-eco?A: ¿Qué quieres decir?Sí, el TG-5700 admite mediciones multi-eco y de dos elementos.
- - ¿ Qué?¿Cuál es el espesor mínimo que se puede medir con el TG-5700?A: ¿Qué quieres decir?El espesor mínimo que puede medirse con el TG-5700 es de 0,15 mm.
- - ¿ Qué?¿Se puede utilizar el TG-5700 para medir superficies curvas?A: ¿Qué quieres decir?Sí, el TG-5700 se puede utilizar para medir superficies curvas con la cuña de superficie curva opcional.
- P: ¿TG-5700 tiene una opción de resolución diferente?0.01 mm,0.001mm(0.01 pulgadas,0.001 pulgadas,0.0001 pulgadas)
