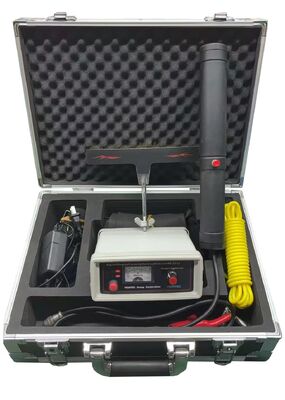

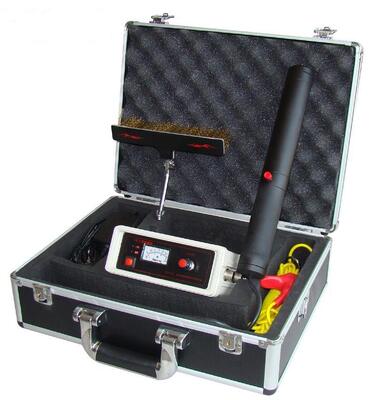

Detector de agujeros de alfiler para probar los recubrimientos protectores de oleoductos y gasoductos, cables, esmalte, tanques de metal
Detalles:
[Función]
El detector HD-201 Porosity Holiday es un equipo de ensayo especial utilizado para detectar fallas en tuberías de petróleo y gas, cables, esmalte, tanques metálicos, casco y otros recubrimientos protectores.Es un equipo simple y práctico..
[Características]
1"Bajo consumo de energía, pequeño tamaño, peso ligero;
2"Simples de utilizar;
[Indice técnico principal]
1,Rango de medición:
HD-201A:0.03-3.5 mm ((medio de alquitrán de carbón epoxi)
HD-201B:3.5-10.mm (medio de asfalto de petróleo)
HD-201C:0.03-10.mm ((Pit de alquitrán de carbón epoxi, medio de asfalto de petróleo)
3"Voltaje de salida alto:
HD-201A:0.5-15KV
HD-201BEntre 15 y 35 KV.
HD-201C:0.5 a 35 KV
4Muestra: puntero
5Sistema de control de alta tensión: Ajuste del potencialómetro ordinario
6Fuente de corriente continua: 12 V
7,Consumo: < 5w
8Retraso de la alarma: 1-2 segundos.
9Probe de alta tensión:Generador electrónico de alta tensión
10Embalaje: cofre de metal
11Dimensiones principales: 165 mm × 155 mm × 68 mm
12,Peso:1.5 kg ((Incluida la batería)
[Principio]
El detector genera un alto voltaje de CC que se aplica a la superficie de revestimiento a través de una sonda.Cuando la sonda se pasa sobre un defecto de revestimiento, entonces el circuito eléctrico se completa y la corriente fluye desde la sonda al sustrato.se activan alarmas sonoras y visuales en el detector y puede producirse una chispa en el defecto.
[Programa de tensión de ensayo]
| Material anticorrosivo |
espesor del revestimiento |
Voltado de detección |
Las observaciones |
|
Alquitrán de carbón epoxi
Dos paños de aceite
|
0.2
0.4
0.6
0.8
|
4-5KV o el propio
|
Si la norma se aplicará de acuerdo con la norma
|
|
Escarcha de petróleo
|
2
3
5.5
7
9
|
11
15
18
20
24
|
| Banda adhesiva de polietileno |
Según: 3249TC=V conversión de la fórmula V: voltaje TC: espesor de la capa anticorrosión
Aplicación estándar de los criterios de aceptación SY4014-92
|
| De vidrio revestido |
Dependiendo de la experiencia, el voltaje de detección es generalmente de 8KV-20KV |
| Otros materiales anticorrosivos |
Dependiendo del diseño del departamento de diseño para detectar el rendimiento de aislamiento del voltaje o del propio material. |

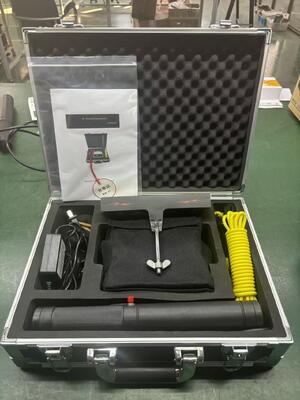

[Entrega estándar]
Unidad principal
Arma de alto voltaje
Arma de alto voltaje
Cargador
Cables largos
Cables cortos
Imán de conexión
Rob de tierra
Guantes de alta presión
Manual de instrucciones
Certificado de calibración HUATEC
Accesorios opcionales
Pinceles para arcos
Pincelas planas
Pinceo de muelle circular
Cuerdas de la superficie interna del tubo
Batería
