DAC AVG Grabadora de video Calibración automática Ultrasonido Detector de defectos metálicos FD219

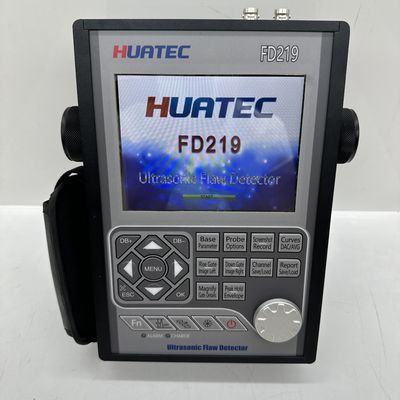

Este detector de defectos HUATEC FD219 es un detector de defectos por ultrasonido digital industrial portátil que puede detectar, localizar, evaluar y diagnosticar varios defectos (grietas, inclusiones, poros, etc.).) en la pieza de trabajo rápidamenteEste instrumento se puede utilizar ampliamente en la fabricación, la metalurgia del hierro y el acero, la fabricación y la fabricación de productos de alta calidad.Procesamiento de metales, industria química y otros campos que requieren detección de defectos y control de calidad. También se utiliza ampliamente en la inspección de seguridad en línea y la evaluación de vida en los campos aeroespaciales,transporte por ferrocarril, calderas y recipientes a presión, etc.
El instrumento puede ser ampliamente utilizado para localizar y dimensionar grietas ocultas, huecos, desbandes y discontinuidades similares en soldaduras, forjadas, vigas, ejes, ejes, tanques y recipientes a presión, turbinas,y componentes estructurales.
El núcleo de hardware está diseñado con ARM + FPGA, y el software utiliza un sistema operativo multitarea altamente confiable, que mejora en gran medida la función, la portabilidad,durabilidad y fiabilidad del instrumento.
Este instrumento utiliza un menú maestro-esclavo, y está diseñado con teclas de acceso directo y un botón rotativo digital. El instrumento es ligero y portátil, y se puede sostener con una sola mano.
Pantalla LCD TFT multicolor de alta resolución (640×480 píxeles) digital y multicolor.
Se pueden seleccionar 4 estilos de interfaz de operación según el entorno.
El LCD con actualización rápida de 60 Hz, capaz de mostrar cambios sutiles en la forma de onda.
El brillo del LCD se puede ajustar libremente.
La cubierta metálica de aluminio es fuerte y duradera, y el rendimiento de blindaje electromagnético es muy bueno.
El soporte de amortiguación giratorio de 360 grados y la funda de goma son fáciles de usar.
Panel de vidrio templado, extremadamente duro, resistente al desgaste y a los arañazos
Capturas de pantalla en tiempo real de todas las páginas e informes de detección de defectos, y guardarlas como imágenes BMP en el disco U, que se puede establecer como imágenes de color o escala de grises.
Exportar el informe de detección de fallas como un archivo PDF y guardarlo en un disco U para archivarlo y imprimirlo fácilmente.
Todos los contenidos del archivo PDF se pueden personalizar según las necesidades del usuario.
Las imágenes BMP y los archivos PDF se pueden ver en un ordenador o teléfono móvil.
Hasta 15000 mm en acero; rango seleccionable en pasos fijos o continuamente variable, adecuado para su uso en piezas de trabajo grandes y en mediciones de alta resolución.
Energía de pulso seleccionable entre 100V, 200V, 250V, 300V, 350V, 400V y 500V.
Amplitud de pulso ajustable de 0,1 μs a 0,5 μs para que coincida con las sondas con diferentes frecuencias.
La frecuencia de repetición del pulso es ajustable de 20 Hz a 2 KHz.
El amortiguación se puede seleccionar entre 50Ω,150Ω,250Ω y 500Ω para un rendimiento óptimo de la sonda
Selección de la sonda: sonda de cristal único, sonda de cristal doble, sonda de ángulo especial, sonda penetrante, sonda de escalada.
Muestreo: convertidor AD de 16 dígitos a la velocidad de muestreo de 320 MHz
Corrección:Halfwave positivo, Halfwave negativo, Fullwave y RF
Ancho de banda analógico: capacidad de 0,2 MHz a 20 MHz con rangos de frecuencia seleccionables (establecidos automáticamente por el instrumento) para que coincidan con la sonda para un rendimiento óptimo.
Ganancia: de 0 a 110 dB ajustable en pasos seleccionables 0,1 dB, 2 dB, 6 dB.
Dos puertas totalmente independientes ofrecen una gama de opciones de medición para la altura o la distancia de la señal utilizando la activación de picos.
El modo eco a eco permite un posicionamiento preciso de las puertas para señales que están extremadamente cerca.
Inicio de la puerta: variable en todo el rango mostrado
Ancho de puerta: variable desde el inicio de la puerta hasta el final del rango mostrado
Altura de la puerta: variable de 0 a 99% Altura de pantalla completa
Alarmas: umbral positivo/negativo con flash LED.
El instrumento tiene una memoria de gran capacidad incorporada, y los datos y archivos no se perderán debido a una falla de energía del instrumento.
Memoria de 500 archivos de canal para almacenar las configuraciones de calibración y el parámetro de la sonda.
Memoria de 1000 archivos de informe de onda para almacenar la onda de escaneo A y la configuración.
Todos los archivos se pueden almacenar, recuperar y borrar.
La configuración del canal y los archivos de informe se pueden exportar a través del disco de memoria, y la información también se puede almacenar en cantidades ilimitadas a través de la memoria USB.
Video Recorder es útil en muchas situaciones, es muy conveniente para aquellos que quieren analizar las actividades de sondeo más adelante.
El instrumento puede grabar el proceso de prueba y guardarlo como un archivo de vídeo, que puede reproducirse a través del instrumento o un software especial.y cada archivo de vídeo puede tener hasta 5 minutos de duración.
Si decide guardar el archivo de vídeo en el disco de memoria, el número y la duración del archivo de vídeo no serán limitados.
La grabación y repetición del proceso de prueba proporciona una gran conveniencia para el estudio y análisis futuros de la detección de defectos.
La reproducción de video admite funciones de pausa, avance rápido, retrocesión rápida y parada.
Funciones
Reloj en tiempo real
El reloj del instrumento sigue corriendo siguiendo la hora.
Comunicación
Dos puertos USB 2.0 de alta velocidad. Se pueden seleccionar dos modos USB: U-DISK y U-BRIDGE.Las imágenes de la captura de pantalla y las películas grabadas se pueden guardar en U-DISKEn el modo U-BRIDGE, el instrumento intercambia datos con el software DataPro.
Batería
Batería de iones de litio de gran capacidad y alto rendimiento.
El tiempo de trabajo continuo superior a 12 horas. Tiempo de recarga típico de 4-6 horas.
El botón
Los ajustes de funcionamiento se realizan fácil y rápidamente mediante el botón giratorio.
Actualización del software
El software se puede actualizar fácilmente a través de U-DISK. La actualización no causará daños a la máquina.
Vertical: 0,25% FSH, precisión del amplificador +/- 1 dB.

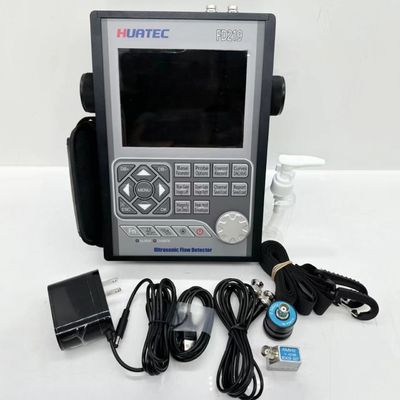

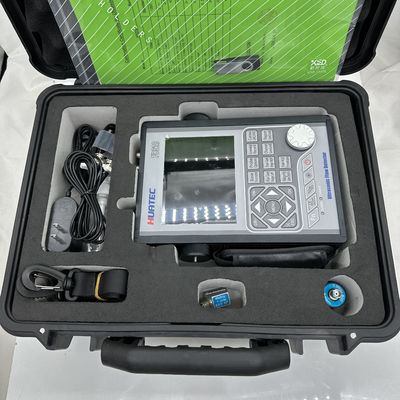

Paquete estándar: Anfitrión, sonda recta 2.5MHz 20mm, sonda de ángulo 4MHz 8X9 60 grados, cable de conexión de la sonda, adaptador de alimentación y cable, software de PC, cable de comunicación, manual del usuario, certificado de calibración, caja del instrumento
Accesorios opcionales
Proyección directa (5MHZ-ф20)
Proyección recta (2.5MHZ-ф20)
Proyección directa (2.25MHZ-ф20)
Proyección directa (1MHZ-ф20)
La sonda de ángulo (4MHZ-45 grados, 8*9mm)
La sonda de ángulo (4MHZ-60 grados, 8*9mm)
La sonda de ángulo (4MHZ-70 grados, 8*9mm)
La sonda de ángulo (4MHZ-80 grados, 8*9mm)
La sonda de ángulo (2MHZ-45 grados, 8*9mm)
La sonda de ángulo (2MHZ-60 grados, 8*9 mm)
La sonda de ángulo (2MHZ-70 grados, 8*9mm)
La sonda de ángulo (2MHZ-80 grados, 8*9mm)
Proba T/R (5MHz-ф20mm, enfoque 15mm)
Proba T/R (2.5MHz-ф20mm, enfoque 15mm)
Cables de conexión a la sonda (BNC-BNC)
El cable de conexión a la sonda (BNC-Lemo 00)
El cable de conexión a la sonda (Lemo 01-BNC)
El cable de conexión a la sonda (Lemo 01-Lemo 00)
Batería de iones de litio
Adaptador de alimentación (4A/9V)
Cable de alimentación
Casilla de cuero
Bloque de ensayo V1
Bloque de ensayo V2
Los bloques de ensayo DAC, ASME, etc.
Las demás:
Diente azul
